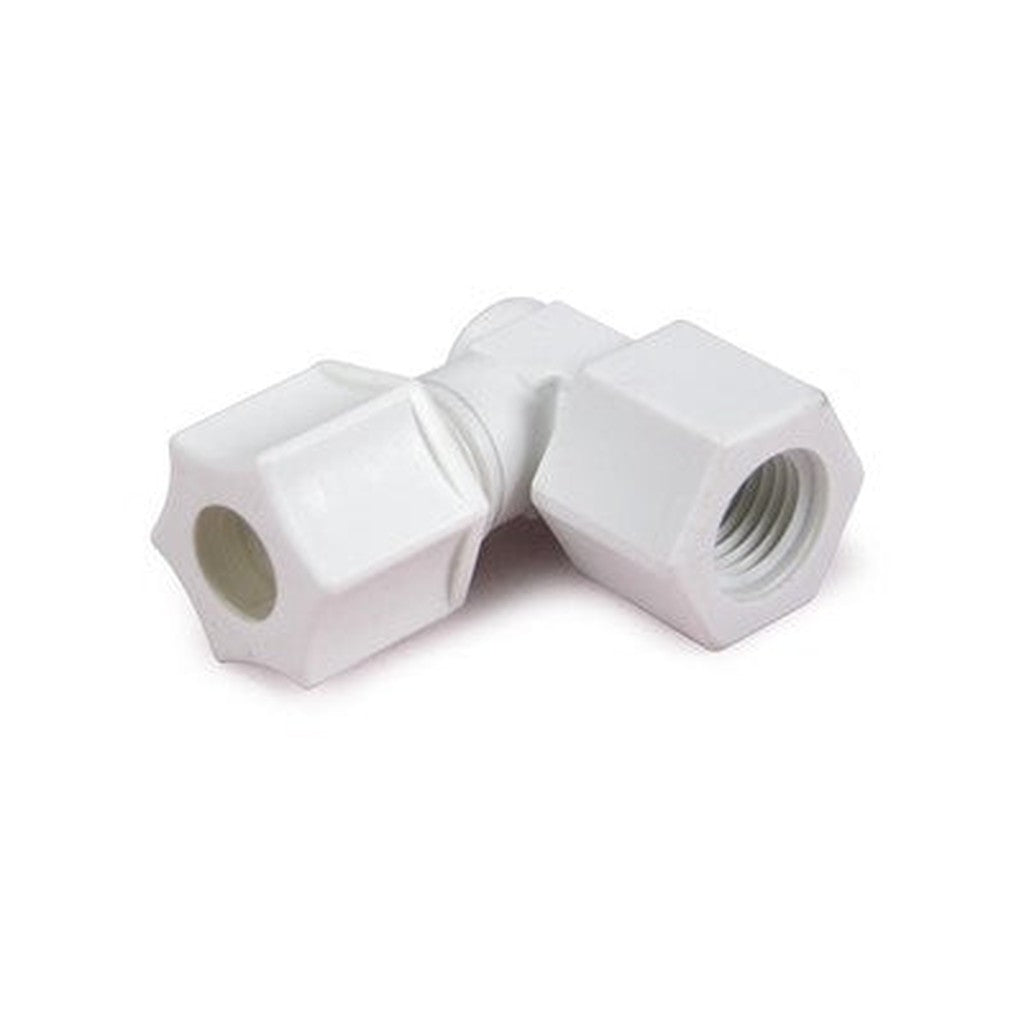

Joelho Jaco TxF, 3/8" Tubo x 1/4" FIPT – Conexão de Compressão em Ângulo Recto

Joelho de Compressão Jaco TxF: Solução Confiável para Mudanças de Direção em Sistemas de Água

O joelho Jaco TxF, concebido para ligar tubo de 3/8" de diâmetro exterior a uma rosca fêmea de ferro 1/4" (FIPT), é um acessório essencial em sistemas de tratamento de água, especialmente em aplicações onde é necessário uma mudança de direção precisa em ângulo recto. Ideal para tubagens de baixa pressão, oferece uma conexão segura e duradoura com um corpo em polímero resistente à corrosão.

Características Principais do Joelho Jaco TxF

• Conexão em ângulo de 90º: Facilita o direcionamento das tubagens em espaços reduzidos sem comprometer a integridade do sistema.
• Compatível com tubos de 3/8" (diâmetro exterior): Adaptado para sistemas que utilizem este tamanho comum de tubagem.
• Rosca fêmea 1/4" FIPT: Permite a ligação a componentes com rosca macho padronizada em ferro.
• Sistema de vedação por compressão Jaco: A porca e a anilha de compressão asseguram uma ligação estanque sem necessidade de soldar ou colar.
• Material resistente: Corpo em polímero leve e resistente à corrosão, prolongando a vida útil em sistemas expostos à humidade ou à água agressiva.

Orientação para Dimensionamento e Compatibilidade

Antes de instalar o joelho Jaco TxF, é fundamental confirmar a compatibilidade do acessório com o seu sistema:

• Verifique o diâmetro exterior do tubo: Deve ser exatamente 3/8" para garantir um ajuste perfeito e uma vedação eficaz.
• Confirme o tipo e o tamanho da rosca da peça a ligar: A rosca fêmea do joelho é de 1/4" FIPT, que deve ser compatível com a rosca macho do componente de destino.
• Utilize vedante adequado na rosca: Para evitar fugas, aplique um selante apropriado na ligação roscada antes da montagem.

Se tiver dúvidas específicas sobre as dimensões ou compatibilidade com outros componentes, recomendamos contactar um técnico qualificado ou solicitar suporte ao fornecedor para garantir a melhor escolha para o seu sistema.

Passo a Passo para Instalação

• Preparação do tubo: Corte o tubo perpendicularmente e de forma limpa, eliminando qualquer rebarba que possa impedir a vedação.
• Inserção do tubo: Encaixe o tubo dentro da porca de compressão e da anilha (ferrule) do joelho.
• Aperto da porca: Aperte a porca de compressão manualmente e depois com uma ferramenta apropriada, garantindo que a anilha aplique pressão uniforme no tubo para assegurar a vedação.
• Ligação roscada: Aplique o vedante na rosca macho do componente de destino e enrosque a parte fêmea 1/4" FIPT do joelho até ficar firme, evitando apertar excessivamente para não danificar a rosca.
• Verificação final: Após a instalação, teste a ligação para detectar eventuais fugas e confirme que o tubo não apresenta dobras ou zonas de pressão excessiva.

Manutenção para Garantir a Durabilidade

Apesar do material resistente e da vedação segura, é aconselhável realizar inspeções regulares para assegurar a integridade do sistema:

• Verifique periodicamente se existem fugas nas conexões.
• Assegure que as porcas de compressão mantêm o aperto adequado, reapertando se necessário sem aplicar força exagerada.
• Inspecione o estado do tubo junto ao joelho para detectar sinais de desgaste ou deterioração.
• Em caso de substituição, utilize apenas acessórios compatíveis com as medidas originais para evitar falhas na vedação.

Compatibilidade com Condições Locais e Sistemas

O joelho Jaco TxF é versátil para usar em sistemas de baixa pressão de Portugal, Angola, Moçambique e outras regiões lusófonas, onde os sistemas de tratamento de água são comuns e a facilidade de instalação e manutenção fazem toda a diferença. O seu corpo em polímero é particularmente adequado em ambientes com potencial corrosivo, típico em algumas áreas, aumentando a fiabilidade.

Este acessório encaixa-se naturalmente em sistemas como filtros, amaciadores, osmose inversa, e condução de drenagens e injetores, tornando-o uma peça indispensável para profissionais e utilizadores finais.

Perguntas Frequentes (FAQ)

• Posso usar este joelho com tubos de diâmetro diferente? Não. O joelho é especificamente dimensionado para tubos com 3/8" de diâmetro exterior. Usar tubos com medidas diferentes pode comprometer a vedação e causar fugas.
• Preciso de usar algum tipo de cola ou solda na parte do tubo? Não. O sistema de compressão Jaco funciona sem a necessidade de colas ou soldas, utilizando a anilha para vedar a ligação.
• Como sei se a rosca FIPT é compatível com o meu sistema? Verifique a documentação técnica do equipamento ou peça ao seu fornecedor assistência para confirmar que a ligação roscada macho é 1/4" NPT padrão ferro fêmea a macho.
• Que tipo de vedante usar na rosca? Pode usar fita de PTFE ou pasta vedante própria para roscas metal-metal, que seja adequada para sistemas de água.
• Posso reaproveitar o joelho após desmontagem? Recomendamos inspecionar cuidadosamente componentes de compressão antes de reutilizar. Se a anilha ou a porca apresentarem desgaste, substitua-os para manter vedação segura.

Conclusão

O joelho Jaco TxF, 3/8" tubo x 1/4" FIPT, é um componente essencial para quem procura uma solução simples, segura e eficiente para mudanças de direção em sistemas hidráulicos de baixa pressão. Compatível com uma variedade de sistemas de tratamento de água, oferece facilidade de instalação e manutenção, aliado a uma construção resistente às condições ambientais típicas do mercado português e africano lusófono.

Garanta uma ligação estanque, sem fugas e com excelente durabilidade, escolhendo um acessório que combina tecnologia de compressão reconhecida e materiais de qualidade. Em caso de dúvidas ou para suporte personalizado, não hesite em contactar especialistas no assunto.
