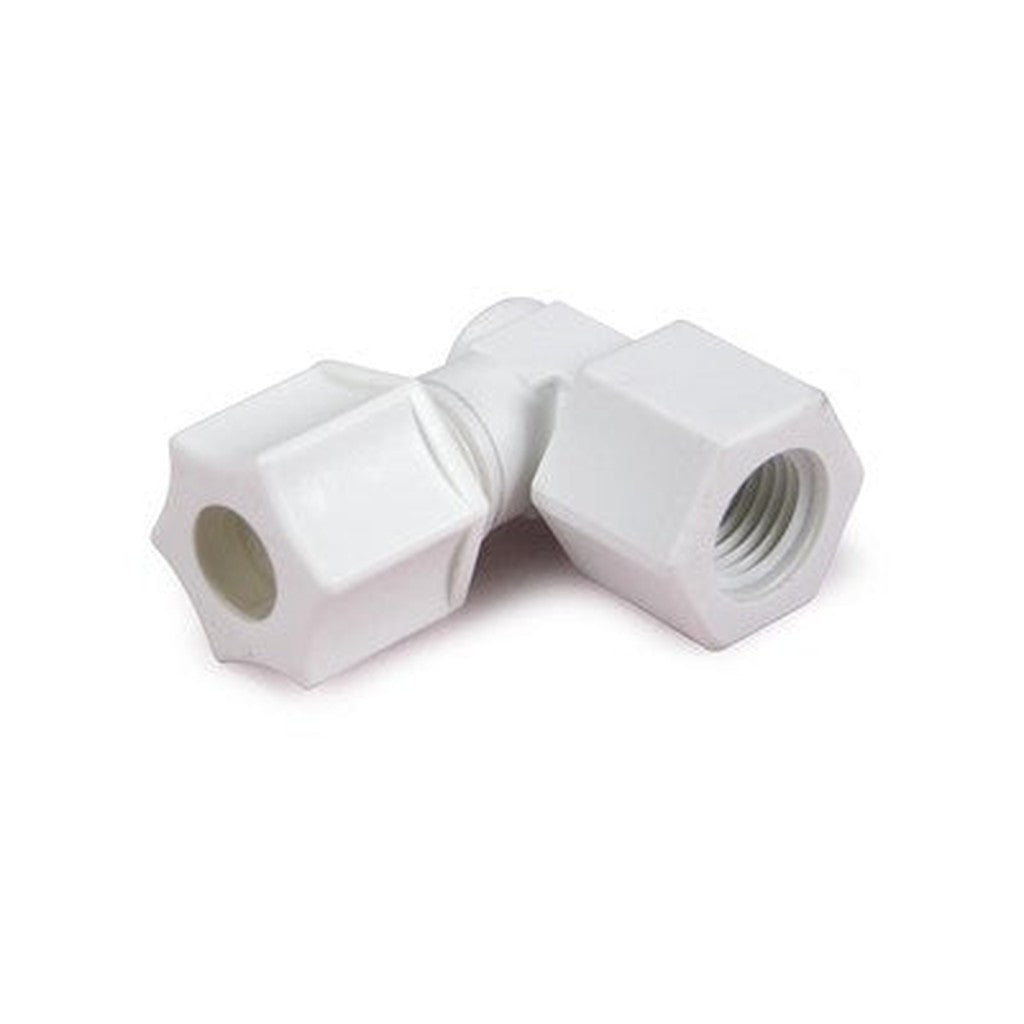

Cotovelo Jaco TxF Ell, 3/8" para tubagem precisa e resistente

Conectividade eficiente para tubagem de 3/8"

O cotovelo Jaco TxF Ell de 3/8" é um acessório essencial para ligar tubos com exterior de 3/8" a portas com rosca fêmea do mesmo diâmetro. Projetado para fazer uma curva precisa de 90 graus, este cotovelo facilita a instalação de linhas pequenas ao contornar válvulas, tanques e alimentadores, especialmente em espaços limitados.

Características principais

• Curva de 90 graus que permite direcionar a tubagem de forma limpa, evitando dobras apertadas que possam comprometer a condução dos líquidos.
• Conexão por compressão que assegura uma ligação estanque sem necessidade de adesivos, através do aperto da porca que fixa firmemente o tubo pelo confronto da anilha (ferrule) contra a superfície da tubagem.
• Rosca fêmea iron pipe (FIPT) compatível com tomas e peças com rosca macho padrão, facilitando a ligação a válvulas, tanques ou bombas.
• Construção em polímero moldado que oferece resistência à corrosão provocada pela água e por químicos comuns em sistemas de tratamento, garantindo durabilidade mesmo em ambientes agressivos.

Aplicações recomendadas

Este cotovelo é amplamente utilizado em tubagens para alimentação química, linhas de salmoura, sistemas de osmose inversa e conexões de manómetros ou linhas de amostra. A sua capacidade para criar curvas limpas torna-o ideal onde o espaço é limitado, garantindo um trajeto da tubagem eficaz e fácil de manter.

Guia de dimensionamento

Antes de adquirir o cotovelo Jaco TxF Ell, confirme cuidadosamente as medidas tanto do tubo como da rosca da peça que pretende conectar. O lado de compressão é desenhado especificamente para tubos com 3/8" de diâmetro exterior. A rosca do outro lado é uma fêmea padrão iron pipe, e deve coincidir com o rosqueado do componente onde será instalado, para garantir uma montagem correta e sem fugas.

Instalação passo a passo

A instalação deste cotovelo é simples, mas importante para evitar fugas e garantir o desempenho:

• Confirme que o tubo tem exatamente 3/8" de diâmetro exterior antes da montagem.
• Insira o tubo pelo cone do cotovelo, colocando a anilha (ferrule) na posição correta.
• Aperte a porca manualmente para segurar a posição do tubo.
• Utilize uma ferramenta adequada para apertar a porca, comprimindo a ferrule contra o tubo e a peça para formar uma vedação segura.
• Na extremidade rosqueada, aplique um vedante apropriado para roscas (como fita PTFE ou pasta específica) para prevenir fugas.
• Rosqueie a peça na sua ligação macho, cuidando para não apertar excessivamente e evitar danos nas roscas ou rachas na peça.

Manutenção e substituição

Como parte importante do circuito, as conexões deste género podem sofrer desgaste devido a ciclos de pressão e variações térmicas. É recomendável inspecionar periodicamente as conexões, especialmente em sistemas sujeitos a químicos agressivos ou pressões fluctuantes, para detetar possíveis fugas ou fissuras.

Manter um cotovelo Jaco TxF Ell de reserva pode evitar interrupções prolongadas no funcionamento do seu sistema, permitindo substituir rapidamente a peça caso identifique um problema.

Compatibilidade e cuidados especiais

Este cotovelo destina-se a tubos e conexões de diâmetro e rosca específicos. Se usar tubos com dimensões incorretas ou tentar adaptar a peças com roscas incompatíveis, corre risco de danos e fugas. Além disso, embora o material seja resistente à corrosão, aconselha-se evitar contactos prolongados com agentes muito agressivos que possam deteriorar o polímero.

Em regiões de água dura ou com condições especiais, o correto dimensionamento e vedação são ainda mais importantes para garantir a longevidade do sistema. Recomendamos que contacte especialistas locais para confirmação das necessidades específicas.

Perguntas Frequentes

• Posso usar este cotovelo com tubos de outro diâmetro?
  Não. Este modelo é específico para tubos de 3/8" de diâmetro exterior. Tubos com outros diâmetros necessitam de acessórios compatíveis.
• Que tipo de vedante usar na rosca fêmea?
  Recomendamos a utilização de fita PTFE apropriada para roscas hidráulicas ou uma pasta vedante compatível para garantir estanqueidade.
• É possível reutilizar a anilha (ferrule)?
  Para garantir uma vedação perfeita, é ideal substituir a ferrule se for removida, já que pode perder a sua capacidade de compressão.
• Este cotovelo é adequado para uso em sistemas de osmose inversa?
  Sim, é indicado para aplicações como tubagem RO, assim como em linhas químicas e manométricas.
• Qual a melhor forma de evitar fugas nesta ligação?
  Assegure que o tubo está corretamente inserido, aperte a porca com a ferramenta adequada e utilize vedantes adequados na rosca para prevenir fugas.

Suporte e aconselhamento

Estamos disponíveis para ajudar a esclarecer dúvidas relativas à compatibilidade, instalação e manutenção deste cotovelo Jaco TxF Ell. Informe-nos do seu projeto, as dimensões que utiliza e as condições da sua instalação para receber aconselhamento personalizado. Garantir que cada componente do seu sistema está corretamente selecionado e instalado é fundamental para o seu bom funcionamento e durabilidade.
