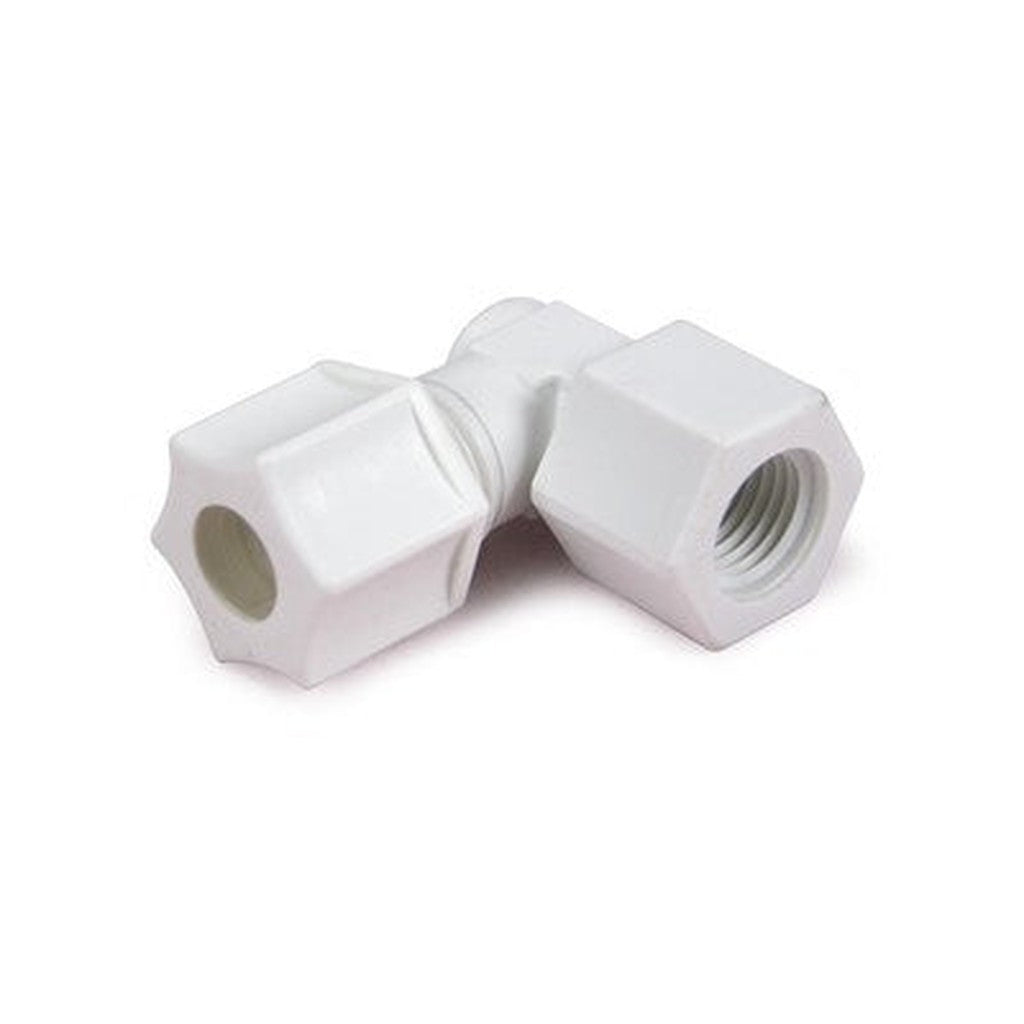

Codo de Compresión Jaco TxF, 3/8" Tubo x 1/4" Rosca Hembra

Conexión de Ángulo Recto para Tubos y Roscas en Sistemas de Agua

El codo de compresión Jaco TxF es un accesorio imprescindible para quienes instalan o mantienen sistemas de tratamiento de agua. Este codo compacto permite un cambio de dirección de 90 grados entre un tubo de 3/8" de diámetro exterior y una conexión roscada hembra de tubo de hierro de 1/4". Su diseño inteligente y materiales ofrecen una solución práctica, segura y duradera en instalaciones domésticas e industriales.

Características Técnicas

• Conexión tubular para tubos de 3/8" con sistema de compresión Jaco que garantiza un sellado hermético sin necesidad de soldaduras ni adhesivos.
• Puerto roscado hembra 1/4" FIPT que permite conectar con numerosas piezas masculinas estándar en sistemas hidráulicos y de filtración.
• Cuerpo de polímero ligero, resistente a la corrosión y a agentes químicos presentes en la mayoría de aguas tratadas.
• Ángulo de 90 grados que facilita el enrutado adecuado del tubo para evitar torceduras o puntos de tensión.

Guía de Dimensionado y Compatibilidad

Antes de adquirir e instalar el codo, es fundamental asegurarse de que las dimensiones coinciden con los componentes existentes o previstos para el sistema:

• Tubo: Compruebe que el diámetro exterior del tubo sea exactamente 3/8". Un tubo de diámetro diferente no encajará correctamente en la férula ni garantizará el sello necesario.
• Puerto roscado: Verifique que la pieza con la que se va a conectar tenga una rosca macho de 1/4" FIPT con la misma forma para asegurar un acople hermético.

En caso de dudas sobre compatibilidad, consulte con su proveedor o con un técnico especializado para evitar incompatibilidades que puedan generar fugas o daños.

Instalación Paso a Paso

La instalación de este codo es sencilla pero requiere de atención para garantizar una conexión segura y duradera:

1. Prepare el tubo: Corte el tubo a la medida necesaria con una herramienta adecuada para que el extremo sea limpio, recto y sin rebabas.
2. Inserte la tuerca y férula: Coloque la tuerca de compresión y la férula en el extremo del tubo antes de insertarlo en el cuerpo del codo.
3. Ensamble la conexión tubular: Introduzca el tubo completo en el alojamiento del codo hasta el fondo.
4. Ajuste la tuerca: Gire la tuerca de compresión a mano hasta que se sienta resistencia, luego apriete con herramienta adecuada para fijar la férula y asegurar el sello. No exceda la fuerza para evitar daños.
5. Conecte el lado roscado: Previa aplicación de sellador de roscas apropiado (como cinta de PTFE), enrosque la parte macho 1/4" FIPT correspondiente al codo, ajustando hasta la estanqueidad.
6. Verifique la conexión: Controle que no haya fugas con una prueba de presión antes de poner el sistema en pleno funcionamiento.

Mantenimiento y Cuidado

El codo Jaco TxF está diseñado para ser durable y resistente, pero como todo equipo en sistemas de agua, su revisión periódica es esencial para evitar fallos:

• Inspección visual: Revise regularmente que la tuerca de compresión no presente desgaste o aflojamiento.
• Chequeo de fugas: Verifique la integridad de la conexión para detectar fugas que puedan dañar otras partes del sistema o aumentar el consumo del agua.
• Limpieza: Limpie el cuerpo de polímero con un paño húmedo para evitar acumulación de suciedad, la cual puede dificultar la inspección.
• Reemplazo: En caso de desgaste o daños visibles, el codo debe ser reemplazado inmediatamente para mantener la seguridad del sistema.

Compatibilidad con Sistemas de Tratamiento de Agua

Este codo es especialmente indicado para sistemas de baja presión utilizados en:

• Líneas de alimentación de agua en suaves, filtros y otros equipos domésticos
• Conexiones de ósmosis inversa donde es necesario cambiar el recorrido del tubo sin afectar el flujo
• Ruteo de líneas de drenaje en equipos de tratamiento
• Tuberías de instrumentos y pequeñas líneas dentro de sistemas de análisis e inyección

Gracias a su versatilidad y facilidad de uso, se adapta perfectamente a instalaciones habituales en España y países latinoamericanos, considerando las condiciones típicas de agua y las necesidades de mantenimiento local.

Preguntas Frecuentes (FAQ)

¿Puedo usar este codo con tubos de diámetro diferente?

No, este codo está específicamente diseñado para tubos con 3/8" de diámetro exterior. Usar tubos con otras medidas puede comprometer la estanqueidad y provocar fugas.

¿Qué tipo de sellador es recomendable para la rosca?

Se recomienda utilizar cinta de PTFE o selladores de rosca adecuados para conexiones de agua potable, que aseguren un sellado hermético sin contaminar la red.

¿Es necesario usar herramientas especiales para instalar el codo?

Para apretar la tuerca de compresión y el acople roscado es suficiente con herramientas manuales convencionales como llaves ajustables, siempre aplicando la fuerza justa para evitar daños.

¿El cuerpo de polímero resiste aguas con alto contenido de minerales?

Sí, el material polimérico es resistente a la corrosión que suelen presentar aguas con minerales o productos químicos habituales en tratamiento doméstico.

¿Se puede desmontar y reutilizar el codo?

Este codo puede desmontarse para mantenimiento, pero se recomienda inspeccionar la férula y la tuerca para asegurarse de que mantengan su función antes de reutilizarlos en nuevas conexiones.

Atención Local y Soporte

Para quienes operan en mercados de España y Latinoamérica, la atención al detalle en la instalación y la asesoría técnica son vitales debido a variaciones en las condiciones del agua y normativas locales. Si quiere asegurarse de que este codo Jaco TxF sea el adecuado para su sistema o necesita ayuda con la instalación, no dude en contactar con expertos especializados para evitar inconvenientes y maximizar la eficiencia de sus sistemas de tratamiento de agua.
